作者：测绘之家
发布时间：2019-09-12

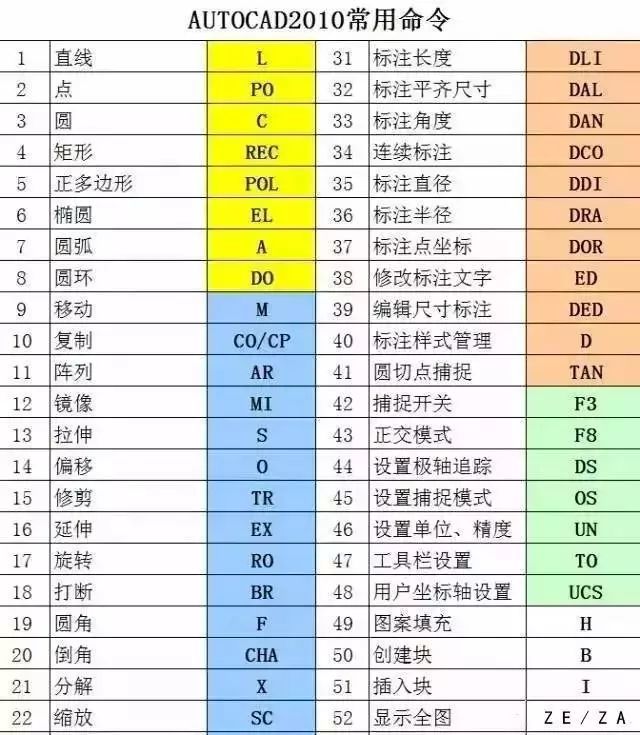

47个快捷键
25个技巧
1、文字镜像如何设置转动与不转动
a、在镜像前，输入mirrtext指令
b、输入新值0 代表不转动；输入新值1代表转动
c、mirrtext指令完成后，输入mi镜像指令就ok了
2、cad的版本转换
a、cad高版本可以打开所有低版本的图纸
b、cad低版本不可以打开高版本的图纸
c、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本
d、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。
3、cad默认保存文件为低版本
a、在绘图界面输入op
b、点击打开和保存选项卡
c、在文件保存-另存为处选择低版本就可以了
4、多段线的合并方法
a、输入pe指令
b、选择需合并的一条线，输入y,再接着输入j
c、选择所有需要合并的线条，就可以了
5.填充无效时的解决办法
有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去op选项里检查一下。解决方法：
op----显示---应用实体填充（打上勾）
6、加选无效时的解决办法
正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。解决方法：
op（选项）---选择---shift键添加到选择集（把勾去掉）
用shift键添加到选择集“去掉勾”后则加选有效，反之加选无效。
7. cad命令三键还原
如果cad里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。解决方法： op选项-----配置-----重置
但恢复后，有些选项还需要一些调整，例如十字光标的大小等~
8.鼠标中键不好用怎么办呀 ？
正常情况下，cad的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。解决方法： 这时只需调下系统变量mbuttonpan即可，初始值：1 当按住并拖动按钮或滑轮时，支持平移操作。
9.命令行中的模型，布局不见时的解决办法。
op----选项------显示----显示布局和模型选项卡（打上勾即可）
10. cad技巧
众所周知，确定键有两个，一个是“回车”另一个则是“空格”，但现在就让我们用右键来代替他们吧。解决方法：
op选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键 单击进去------把所有的重复上一个命令打上勾
11、圆形图不圆了怎么办 ？
方法一、这个简单，直接输入指令re就可以 方法二、op----显示----将圆或圆弧平滑度调大一点即可。
12、图形窗口中显示滚动条
解决方法：op----显示------图形窗口中显示滚动条即可op---显示---图形窗口中显示滚动条即可 .
13、如果想下次打印的线型和这次的一样怎么办 ？
换言之【如何保存打印列表】，解决方法：op选项-----打印---添加打印列表 但在这之前，你得自己建立一个属于自己的例表
14、如何减少文件大小
答：在图形完稿后,执行清理(purge)命令，清理掉多余的数据，如无用的块，没有实体的图层，未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要purge二到三次。
-purge，前面加个减号，清理得会更彻底些。
15、为什么不能显示汉字？或输入的汉字变成了问号
答：原因可能是：
1）对应的字型没有使用汉字字体，如hztxt.shx等；
2）当前系统中没有汉字字体形文件；应将所用到的形文件复制到autocad的字体目录中；
3）对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成问号。
如果找不到错误的字体是什么，或者你眼神不太好，性子有点急，那么你重新设置正确字体及大小，重新写一个，然后用小刷子点新输入的字体去刷错误的字体即可咯~
（系统是有一些自带的字体，但有的时候由于错误操作，或等等一些外界因素而导致汉字字体丢失，这样会给你带来很大的不便，这时你去别人的电脑中复制一些字体过来就ok了）
16、为什么输入的文字高度无法改变
答：使用的字型的高度值不为0时，用dtext命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。
17、为什么有些图形能显示，却打印不出来？
答：如果图形绘制在autocad自动产生的图层上，就会出现这种情况。应避免在这些层。
18、 dwg文件破坏了咋办呀 ？
答：文件---绘图实用程序---修复，选中你要修复的文件
19、如果你想修改块咋办呀？
答：好多人都以为修改不了块，就将其炸开，然后改完再合并重定义成块，下面有一个简单的办法：
修改块命令:refedit,按提示,修改好后用命令:refclose,确定保存,你原先的按改后也随之保存
20、镜像过来的字体保持不旋转咋办 ？
值为0时，可保持镜像过来的字体不旋转时，进行旋转
21、平方怎么打出来呀 ？
先对图进行标注，然后用ed命令，在文字格式菜单中的@下拉菜单下选择即可标注平方等特殊字符。
22、特殊符号的输入
我们知道表示直径的“ф” 用控制码％％c、表示地平面的“±”用控制码％％p、标注度符号“°”用控制码％％d。可是在cad里咋输入啊 1) t文字命令，拖出一个文本框框 2)在对话框中右键----符号---会出现一些选项
23、打印出来的字体是空心的咋办啊
在命令行输入textfill命令,值为0则字体为空心。值为1则字体为实心的。
24、消除点标记
在autocad中有时有交叉点标记会在鼠标点击处产生，用blipmode命令，并在提示行下输入off即可消除它。
25、错误文件的恢复
有时我们辛苦几天绘制的cad图会因为停电或其它原因突然打不开了，而且没有备份文件，这时我们可以试试下面的方法恢复：
在“文件（file）”菜单中选择“绘图实用程序/修复（drawingutilities/recover）”项，在弹出的“选择文件（select file）”对话框中选择要恢复的文件后确认，系统开始执行恢复文件操作。
